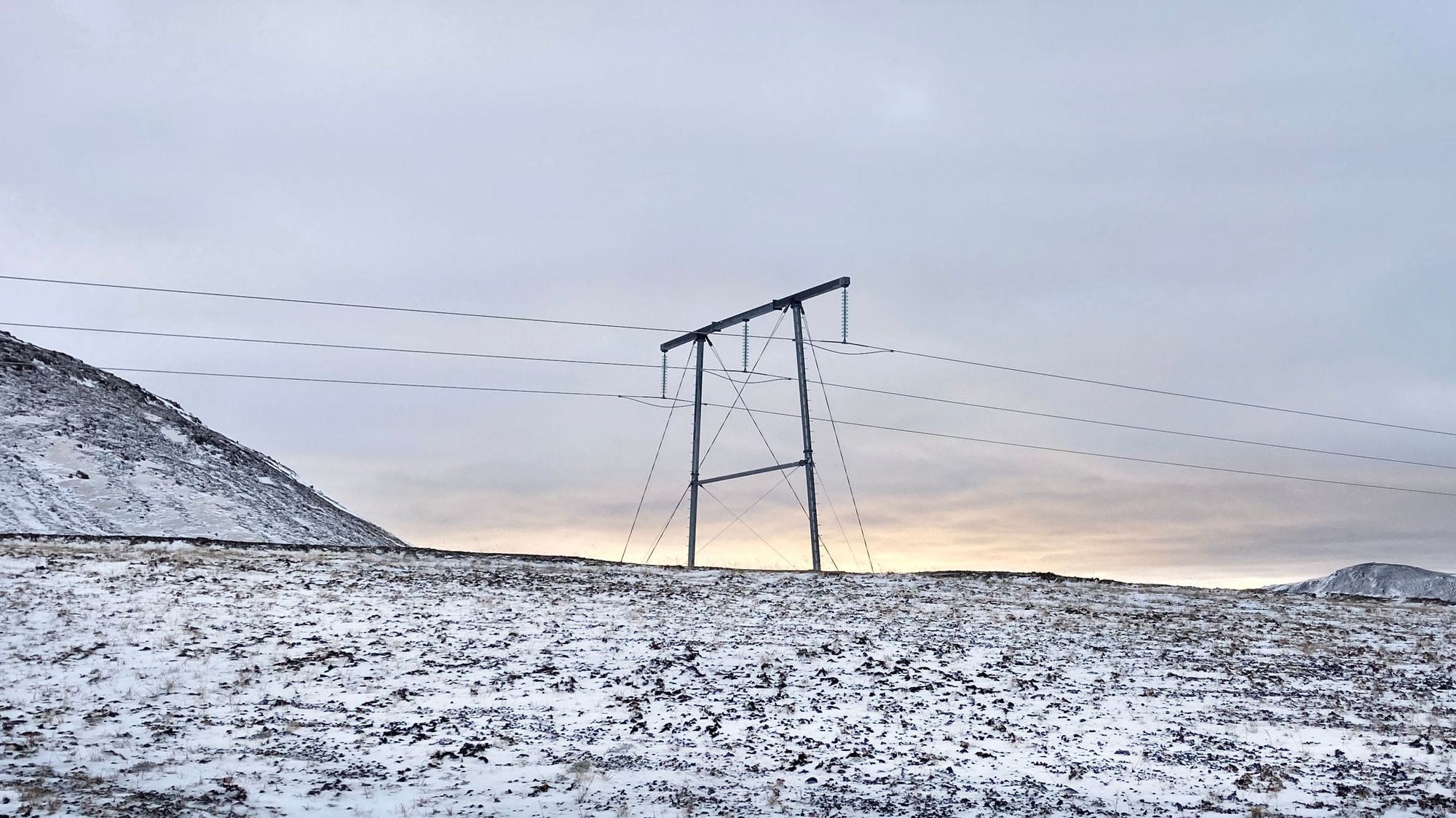

Power mast in a snowy environment

Ny 220 kV Normalstolpsserie

SverigeKraftledningar

EFLA har utvecklat en ny 220 kV normalstolpsserie med innovativa stålrörskonstruktioner med inspiration från Island. I projektet bidrar vi till hållbar energiförsörjning och säkerställer kvalitet med hjälp av vår erfarenhet.

Klient
  • Svenska Kraftnät
Tidsperiod
  • 2019 - 2020
Tjänstekomponenter

Projektets syfte

EFLA har arbetat på uppdrag av Svenska Kraftnät med att utveckla en helt ny normalstolpsserie med innovativa stålrörskonstruktioner för stolpar med 220 kV spänning. Denna nya serie, D-stolpar kommer att ersätta de gamla trästolparna som länge varit standarden för 220 kV ledningar. Vi på EFLA är otroligt stolta över att få samarbeta med Svenska Kraftnät i detta framåtblickande projekt, som inte bara syftar till att förnya utan också optimera konstruktionen och grundläggningen för enkel och effektiv byggnation. Den stora utmaningen med projektet var komplexiteten i uppdraget, från att sätta kravställningen inom projektet till att skapa en konceptuell design och sedan slutföra den detaljerade designen.

Tillvägagångssätt

EFLA tog inspiration från en stolpe som tidigare har använts på Island och har nu tagit fram 8 typer av stolpar för olika förutsättningar som bland annat vinklar. EFLA har omfattande erfarenhet inom alla aspekter av design för denna typ av nya 220 kV stålrörskonstruktioner. Konceptuell design, detaljdesign, metoder för stolpresning, lindragning, fundamentdesign, svara på tekniska frågor vid produktion, teknisk kontroll vid produktion i fabriker, tekniskt bistånd vid fullskaliga tester etc.

I projektets faser ingick att EFLA definierade de tekniska kraven och omfattningen för stolpserien, inklusive specifikationer för höjd, fasavstånd och lutningar av ben. Det omfattade också att specificera krav för underhåll och arbetsmiljö samt standardisering av profilval. Den konceptuella designen innebar utveckling av arbetsmetoder och layouter samt lastfall för de 8 standardtyperna av stolpfamiljen. Resultatet presenterades i form av tekniska rapporter och beskrivningar. I den detaljerade designen ingick skapande av detaljerade ritningar, mängdförteckningar och konstruktioner för varje typ av stolpe samt deras grundläggningar.

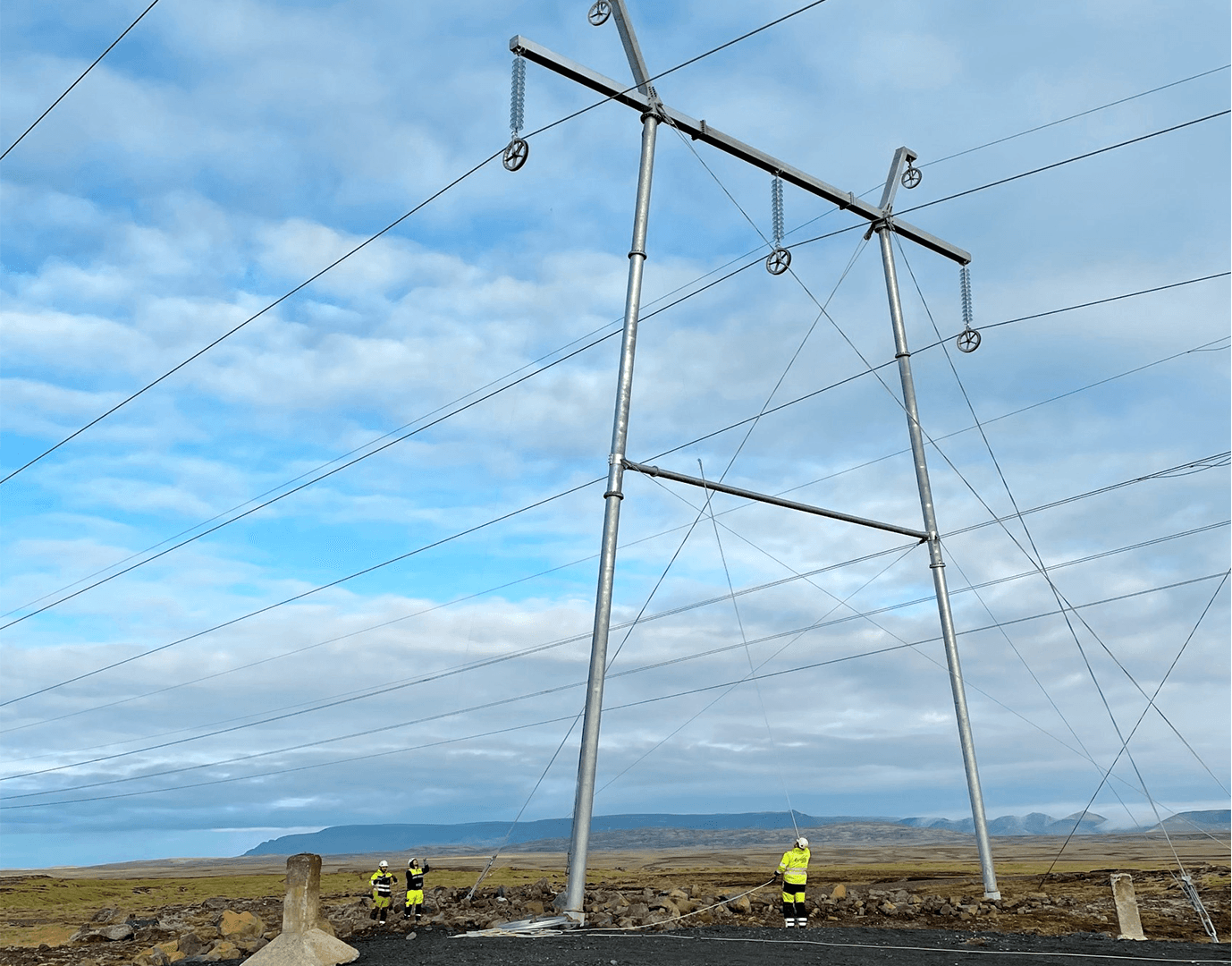

Power mast and man in yellow working clothes

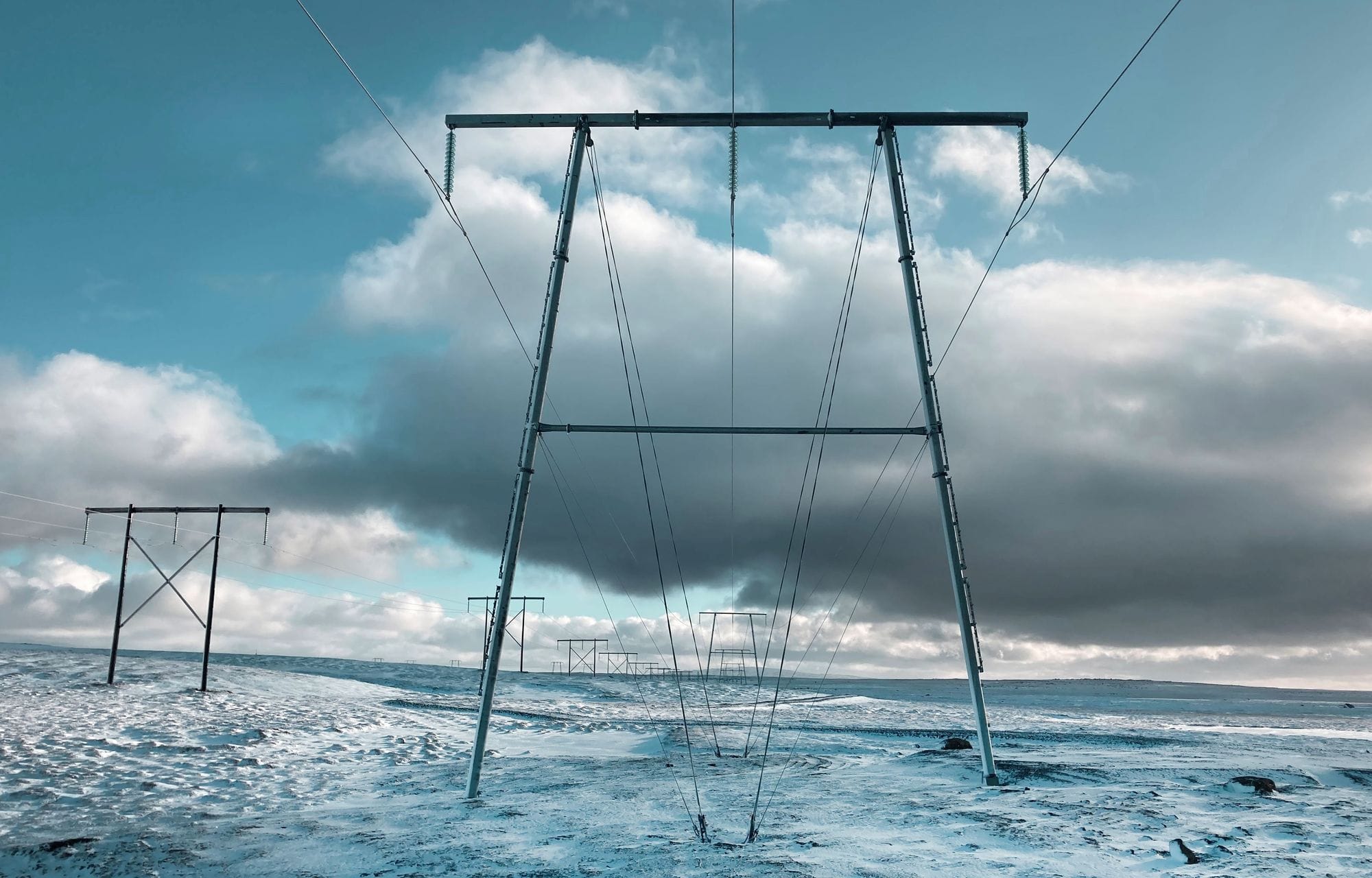

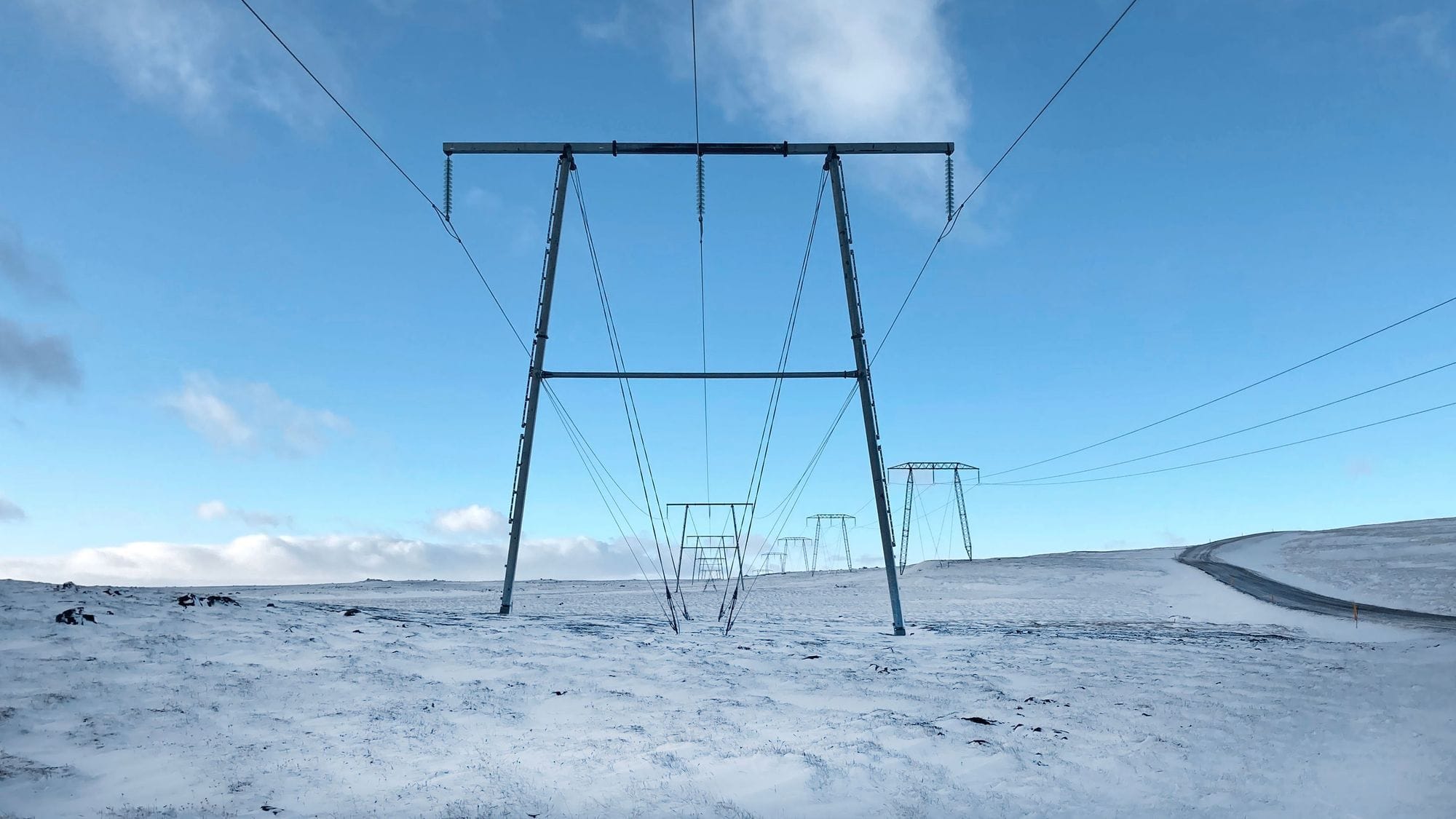

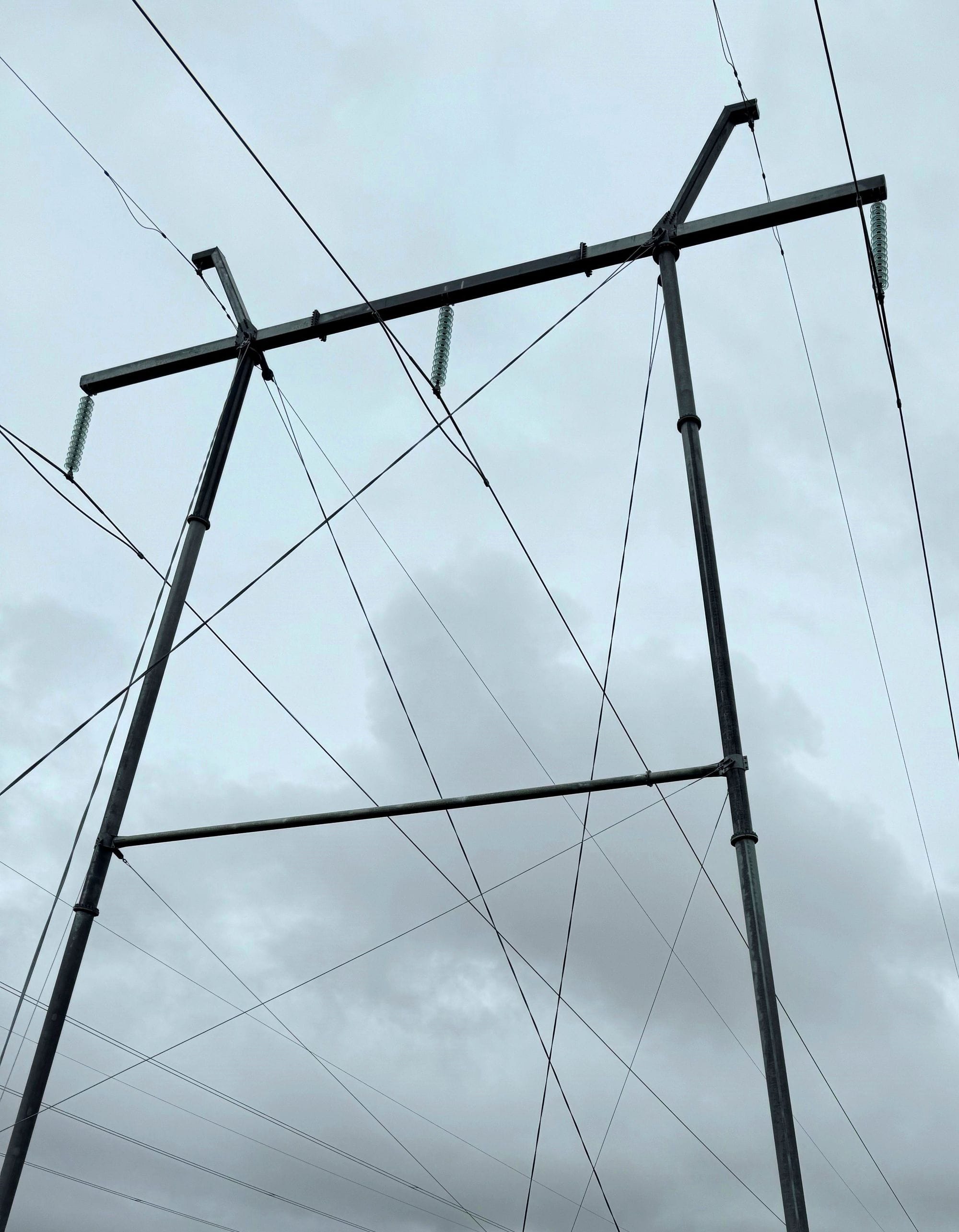

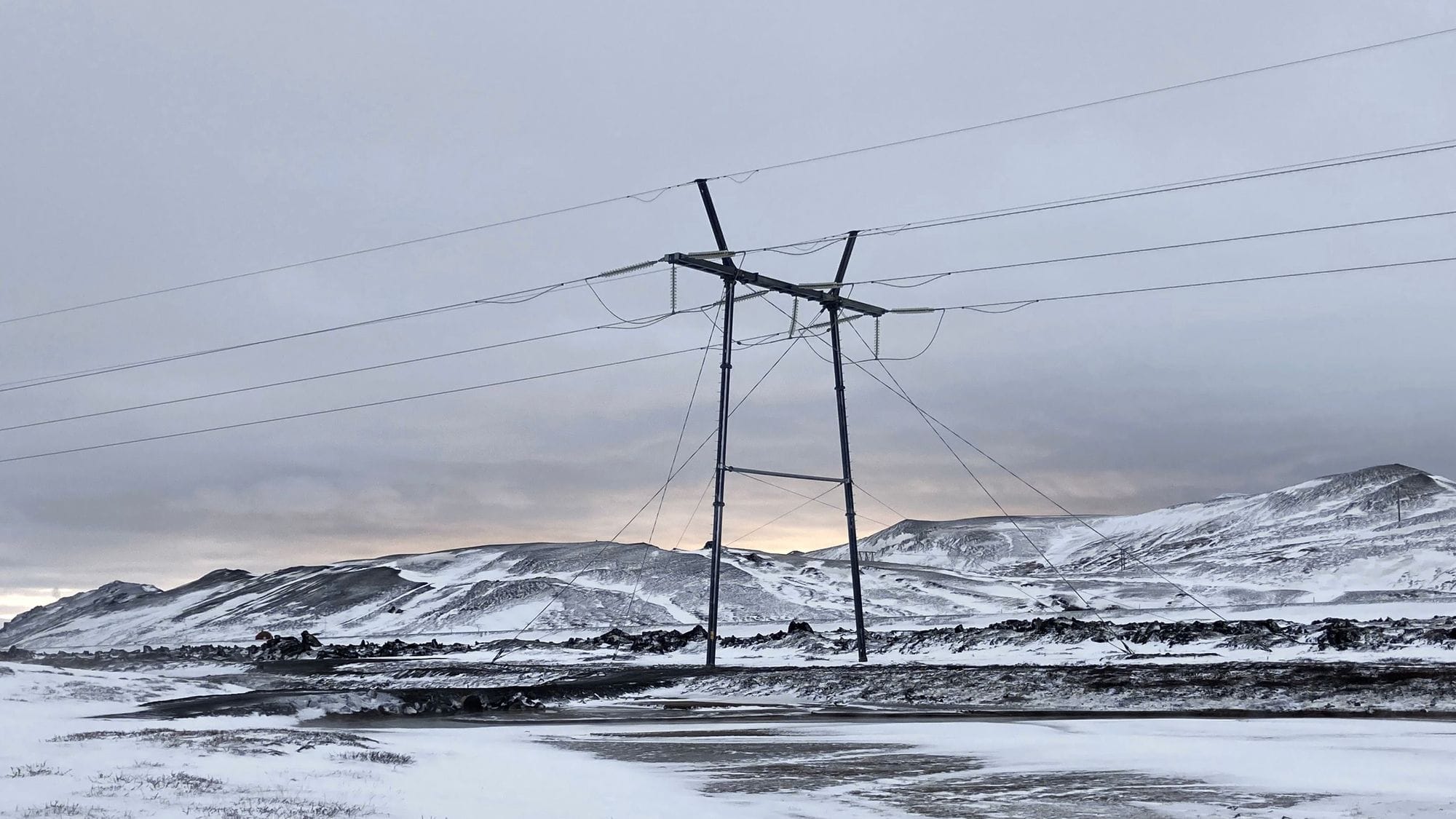

220 kV stolpe på Island, samma stolptyp som den nya 220 kV normalstolpserien

Miljöaspekter

Vi står inför en tid av förändring och förnyelse inom Sveriges elförsörjning och genom att investera i optimerad design av kraftledningar tar vi steg mot en mer hållbar framtid. Den nya generationen kraftstolpar har en lång livstid, vilket säkerställer pålitlighet och stabilitet för många år framöver. I EFLAs analys av miljöaspekterna som kan påverkas i projektet framhävs materialanvändning, produktionsprocesser och byggmetoder.

För att minimera miljöpåverkan använder EFLA flera strategier:

Materialeffektivitet: Genom att optimera stolpdesign minskar mängden råmaterial som behövs. Prefabricerade betongfundament används istället för platsgjutna, vilket kontrollerar förhållandena bättre och minskar avfallet.

Energihantering: EFLA främjar användningen av lågutsläpps- eller utsläppsfria transportfordon under byggfaserna för att minska växthusgasutsläppen.

Hållbara Metoder: Stränga kriterier sätts för upphandlingsprocesser för att säkerställa att miljövänliga material används. Genom systematisk dokumentation övervakas förbättringar i syfte att minska miljöpåverkan under projekten.

EFLA använder modulära designsystem för klättringssystem och resning av stolpar vilket ökar säkerheten och minskar resursanvändningen under bygg- och underhållsfaser. Prefabricerade fundament hjälper till att undvika logistiska utmaningar samt säkerställa kvalitetskontroll samtidigt som riskerna associerade med arbete på plats minimeras.

Sammanfattningsvis adresserar EFLA de viktigaste miljöproblemen genom effektiva designmetoder, hållbara transportmetoder, strikta upphandlingskriterier samt prefabrikationstekniker. Dessa insatser bidrar sammantaget till att minimera den totala miljöpåverkan samtidigt som robust infrastruktur utvecklas.

EFLA:s roll

Målsättningen med projektet:

  • Att definiera omfattningen av stolpserien
  • Att optimera konstruktionen mot enkel grundläggning för den vanligaste stolptypen som är stagad i skogsmark
  • Att stolpar och grundläggning/fundament ska vara annat material än trä
  • Att stolpar och grundläggning/fundament ska vara anpassade för en enkel byggnation
  • Att alla stolparna ska använda samma typ av ben oavsett stolptyp
  • Att stolparna hellre har kortare spannlängder för att minska storleken på fundamenten som krävs
  • Utredningen av enklare fundament styr stolplayout och lastfall
  • Att resultatet presenteras i form av layouter och lastfall för 8 typer av standardstolpar
  • Framtagande av detaljritningar för konstruktione

Summering

De D-stolpar som finns idag är endast designade för simplex och behöver förstärkas/ändras för att tåla last från duplex. En ny stagad standardstolpe för 220 kV-ledningar kommer att utformas för att kunna användas enligt önskemål i aktuella ledningsförnyelser.

Tillsammans har vi över 40 års erfarenhet inom kraftledningsdesign och har framgångsrikt genomfört internationella projekt i över 30 länder. Målsättningen med projektet är att bidra till en hållbar utveckling inom kraftledningar och en pålitlig energiinfrastruktur.
