Estetiske høyspentmaster

Transmisjon og fornybar energi

Økende miljøbevissthet har ført til tilpasning av nye høyspentmaster til landskap. EFLA samarbeider med industridesignere for kostnadseffektive, praktiske og innovative løsninger.

Klient
  • Ulike
Tjenester

Utvalg estetiske høyspentmaster

Nye designmaster for Statnett i Norge. 420 kV ledning Lyse - Tjørhom, del 2 av Vestre Korridor prosjektet. Konseptet er designet av Widenoja Design AS. Teknisk vurdering og ingeniørutviklingen, samt detaljdesign sto EFLA for. Mastene ble produsert i 2017 og reist oktober 2017.

Her kan du ser video fra mastene.

  1. 1 / 3

    Designmaster ved turistmålet Kjerag i Rogaland. Credit: Woldcam - Statnett.

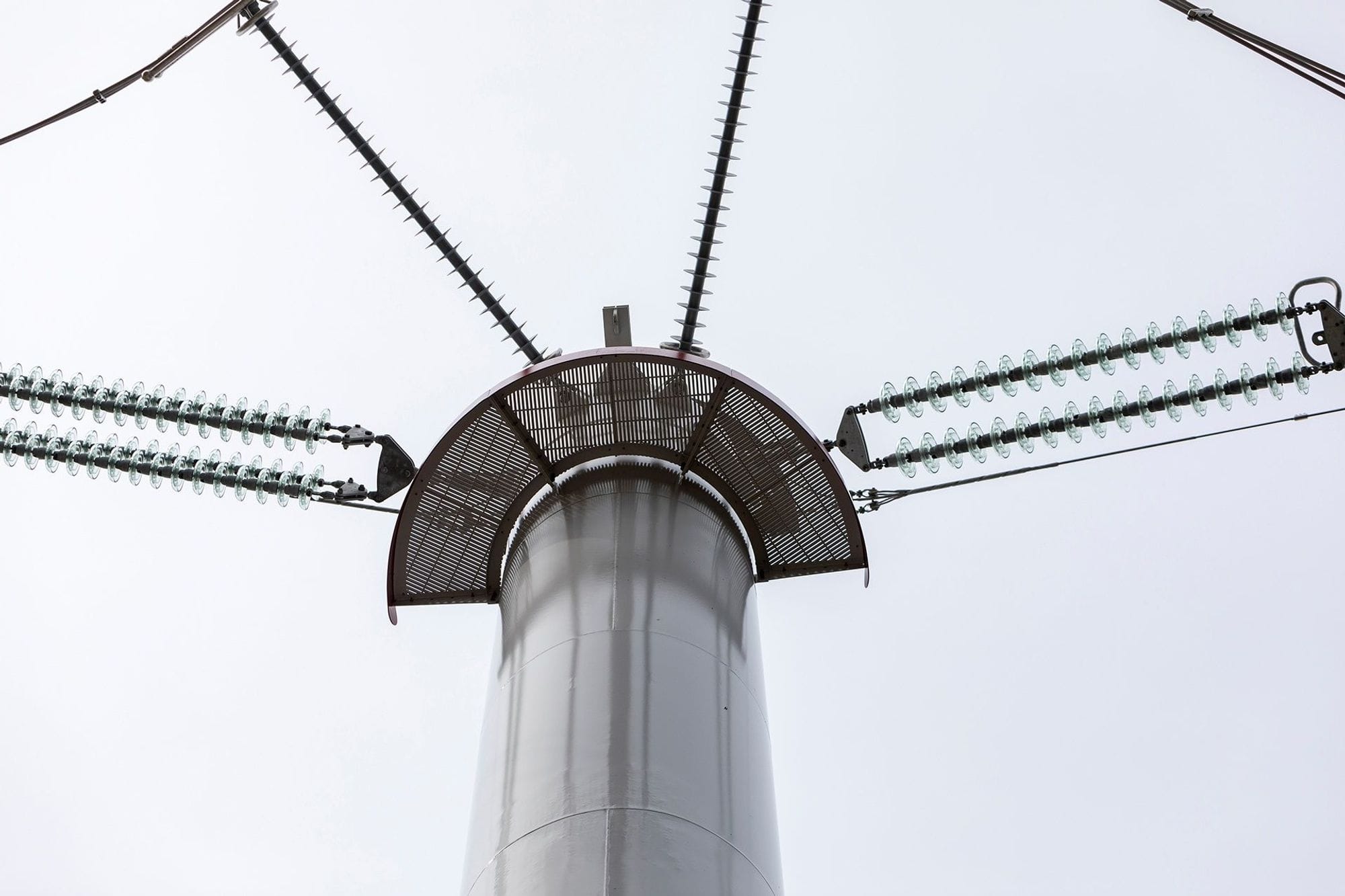

  2. Close-up of a white design mast with black wires extending from the mast in four directions.
    2 / 3

    Designmaster ved turistmålet Kjerag i Rogaland. Credit: Woldcam - Statnett.

  3. White design masts seen from downside up with blue skies in the background
    3 / 3

    Designmaster ved turistmålet Kjerag i Rogaland.

Straw

Vinner av en designkonkurranse for Statnett, Norge, i 2016.

Målet med konkurransen var å designe en høyspentmast av typen 420 kV, spesielt beregnet for å sette opp i urbane strøk hvor det er viktig med lite elektromagnetisk stråling og støy fra mastene. Prosjektet, som var i samarbeid med Widenoja Design AS, vant konkurransen i Norge. I tillegg ble det rangert som nummer 3 i en internasjonal konkurranse holdt av Cigré i Sør Korea, september 2017.

  1. A yellow-green grass field with a large mast in the middle of a field with a wooded environment and can be seen in the rooftops of colorful houses in the background
    1 / 3

    The Straw var vinner av designkonkurransen for Statnett. Illustrasjon: Eva Widenoja.

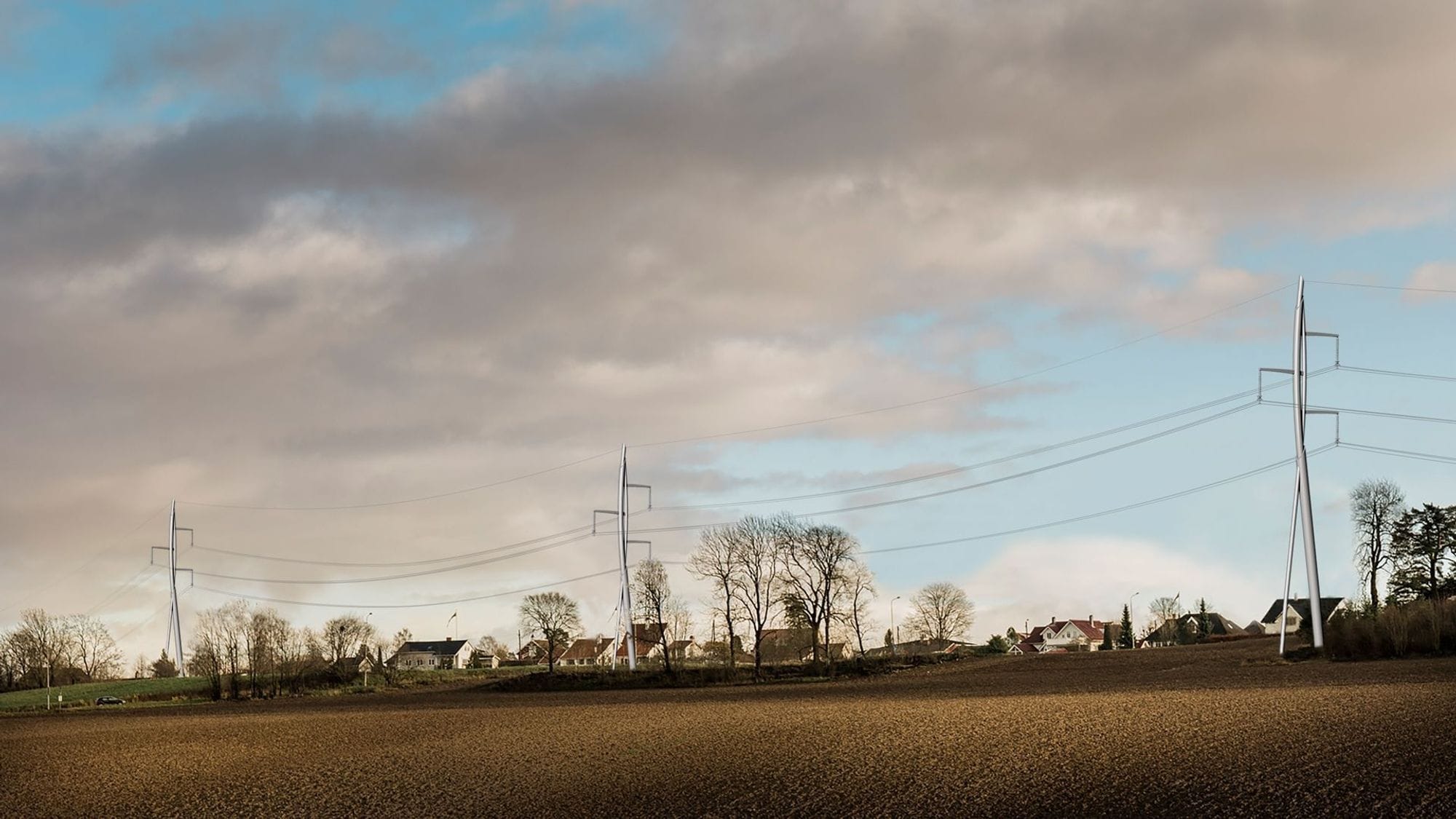

  2. A field with high voltage cylanders and houses and trees in the back
    2 / 3

    The Straw var vinner av designkonkurransen for Statnett. Illustrasjon: Eva Widenoja.

  3. A silver and large design mast in a green grass and wooded environment with clear blue sky and houses in the background
    3 / 3

    The Straw var vinner av designkonkurransen for Statnett. Illustrasjon: Eva Widenoja.

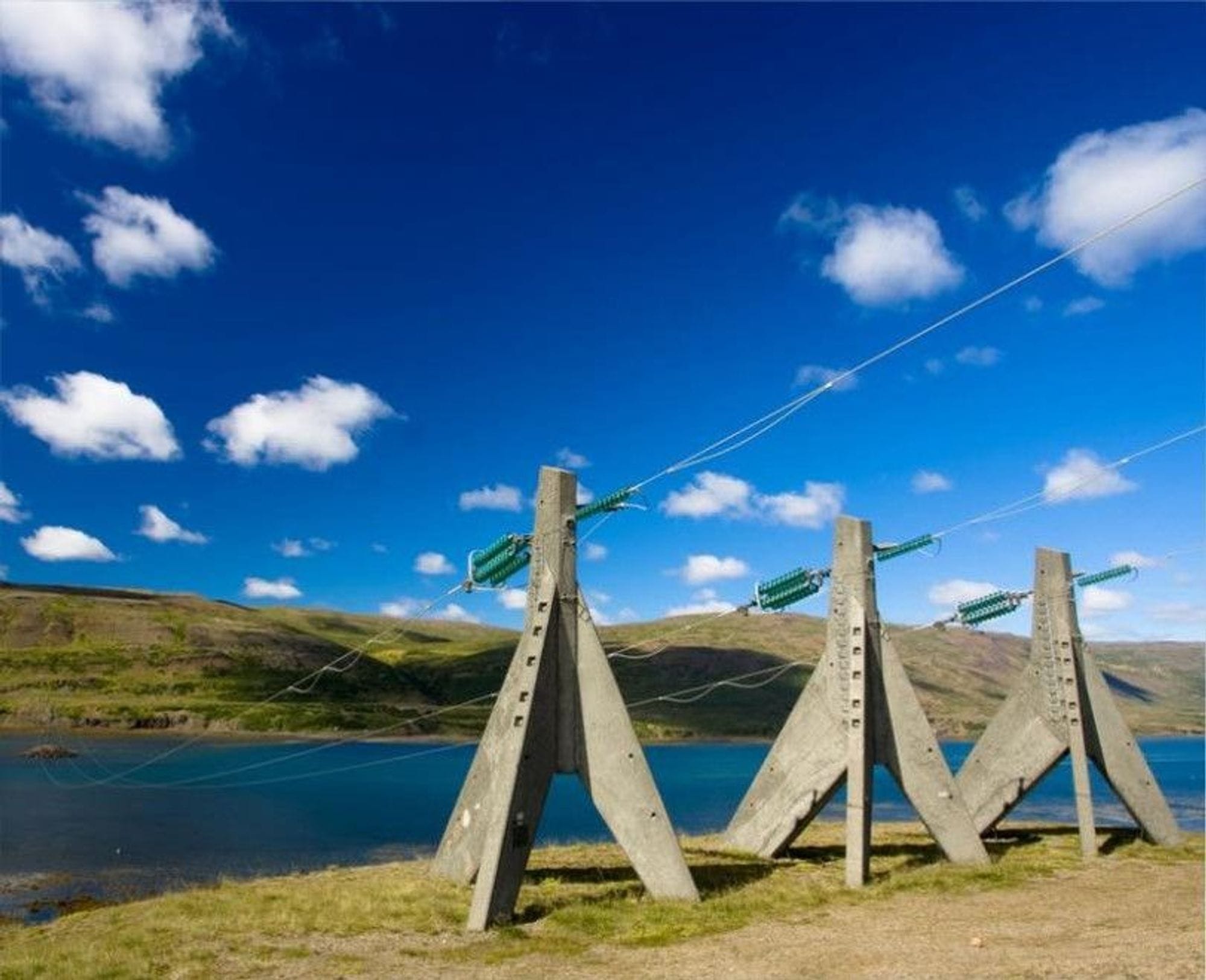

Three concrete electric towers side by side in front of water and green slopes

Fjordspennmaster, Island.

Design Fjordspennmaster

132 kV høymaster designet for Landsnet. Konseptet er designet av Línuhönnun

(EFLA`s forgjenger). Masten ble bygget i 1981.

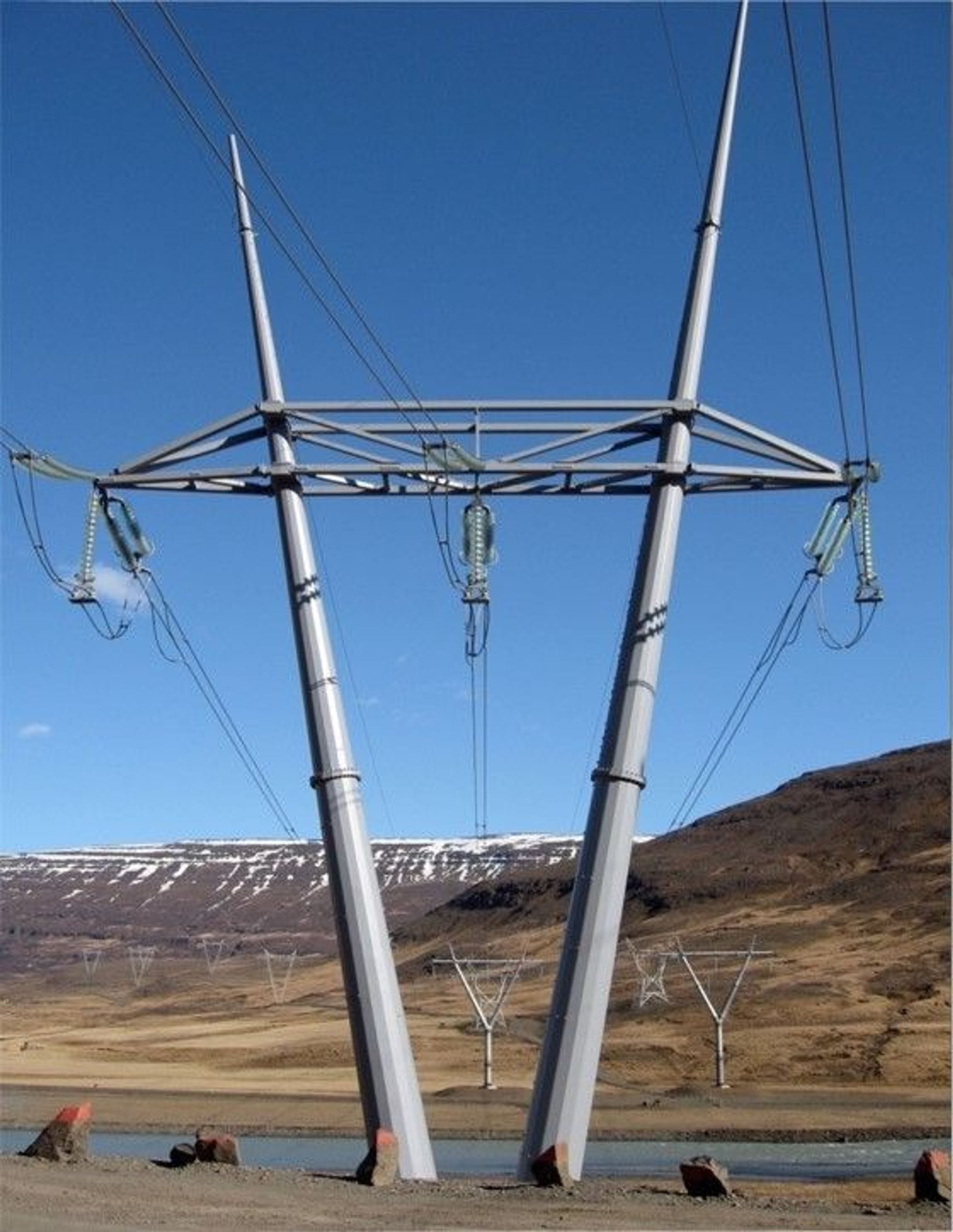

A large grey design mast that connects to many others in a mountain environment in the background

Designmast Fljotdal

Designmast Fljotdal

420 kV høymaster designet for Landsnet. Konseptet er designet av Hornsteinar Arkitekter. EFLA (Línuhönnun) sto for teknisk gjennomgang, ingeniørutvikling og detaljert design. Masten ble produsert i 2004 og reist i 2005.

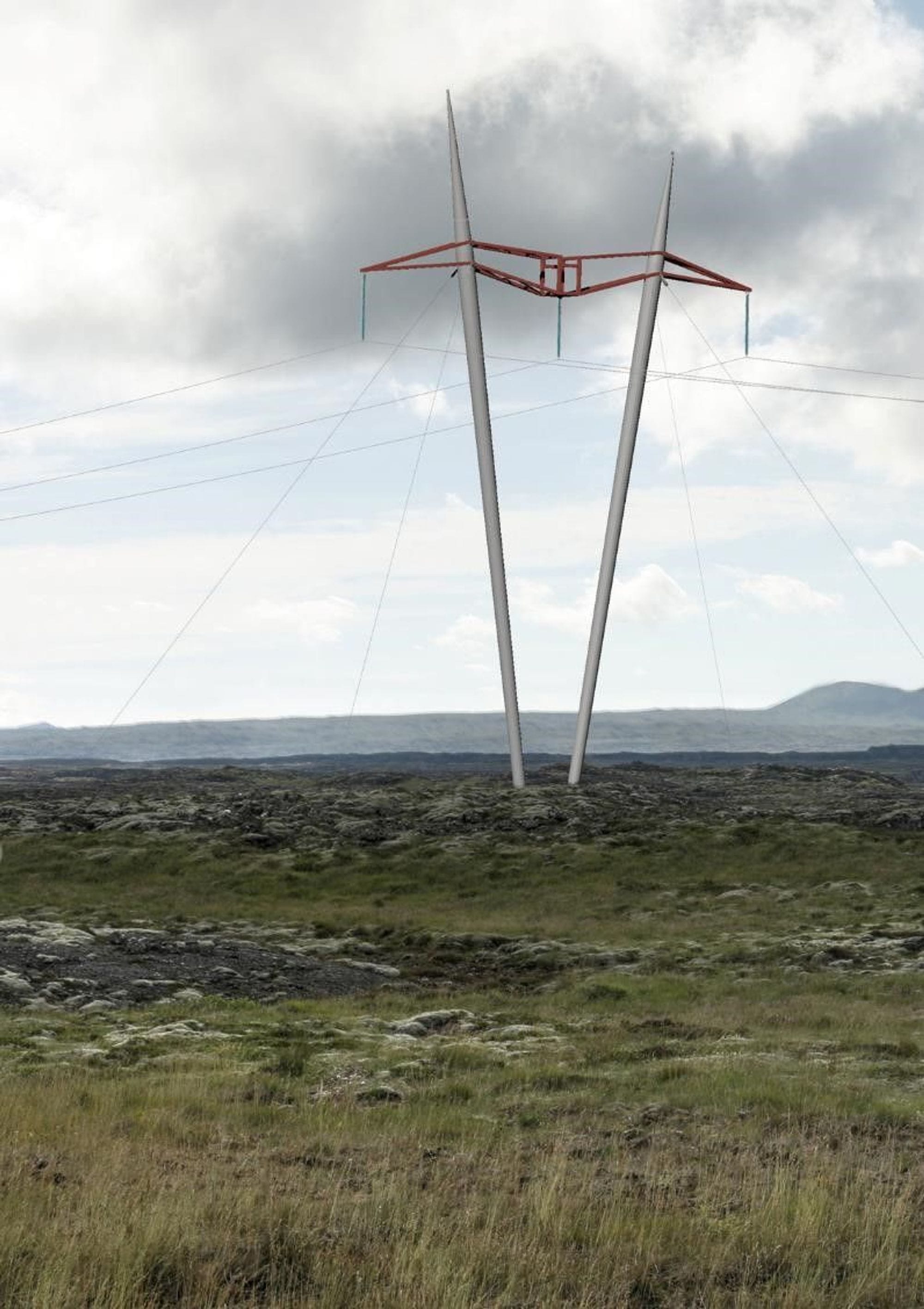

Rendering image of a design mast inside a picture of lava with moss and cloudy sky

The Bird ble designet for Landsnet på Island.

The Bird

420 kV høyspentmaster designet for Landsnet. Konseptet er designet av Hornsteinar Arkitekter. EFLA sto for teknisk gjennomgang, ingeniørutvikling og detaljert design. Første mast ble produsert i 2017.

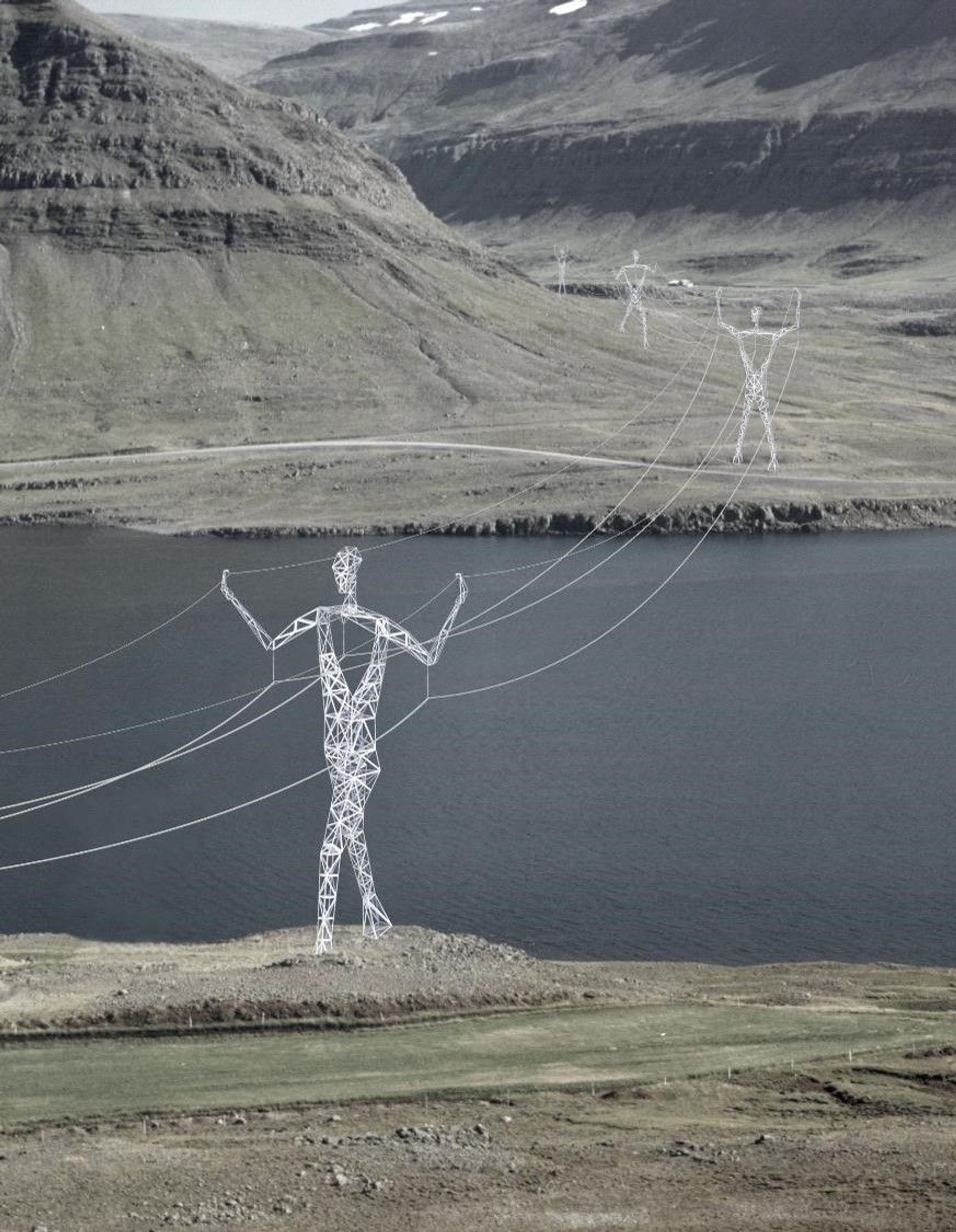

White electric towers shaped like giants in a mountain environment

Land of the giants et prosjekt for Landsnet på Island.

The land of the giants

420 kV høyspentmaster designet for Landsnet.

Konseptet er designet av Choi + Shine (USA). I den forberedende fasen tok EFLA den tekniske gjennomgangen, samt ingeniørutviklingen. Prosjektet er midlertidig stoppet.

Komposittmast

Valgte master i trestolpeledningen 132 kV Skogfoss – Varangerbotn (130 km) er bygget med komposittstolper, laget av fiberglass og resinmateriale, med ståltravers og stålkryss for avstiving. Grunnen til at kompositt ble valgt er at ledningen går delvis i en trasé nærme et vannreservoar, hvor det ikke var lov å bruke kreosotimpregnerte trestolper. Ledningen ble bygget i 2010 – 2013.

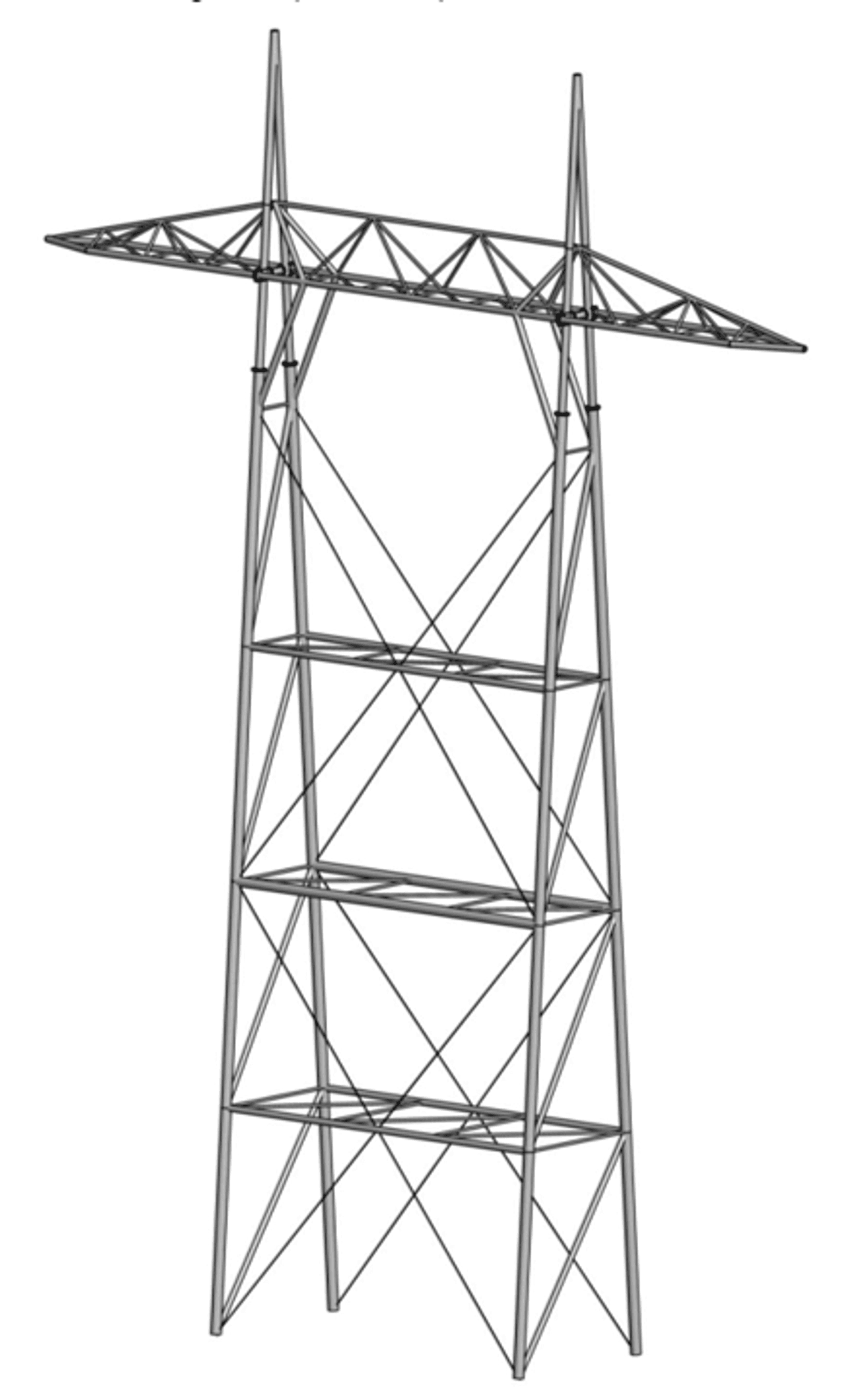

Rendering of an aluminum tower

EFLA var involvert i alle faser på den tekniske- og strukturelle designen.

Alumast

Nye 420 kV høyspent master designet for Statnett 2013 - 2017.

Et forskning og utviklingsprosjekt for å redusere mastevekten og dermed behov helikoptertransport samt arbeid i høyden. EFLA var involvert i alle faser på den tekniske- og strukturelle designen. Mastene ble produsert i 2017.

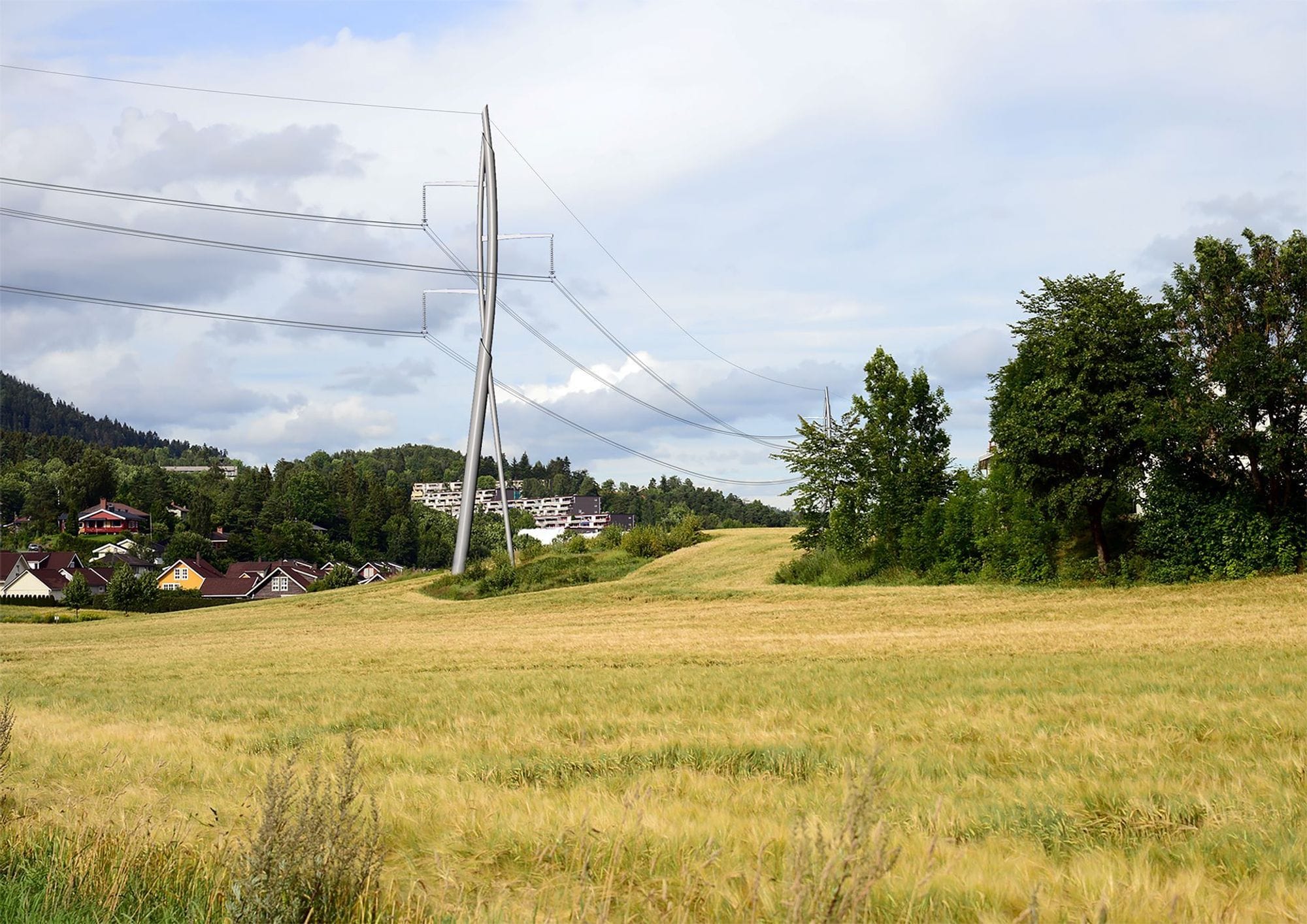

Design mast in close up.

Høyspentmaster for BBK i Norge. Credit: Harald Aakerholt for BKK Enotek.

Designmast Radøy

Nye typer høyspentmaster for BBK i Norge. Konseptet er designet av Widenoja Design AS. Teknisk vurdering og ingeniørutviklingen, samt detaljdesign sto EFLA for. Masten er benyttet på 420 kV ledning Mongstad - Kollsnes i 2015.

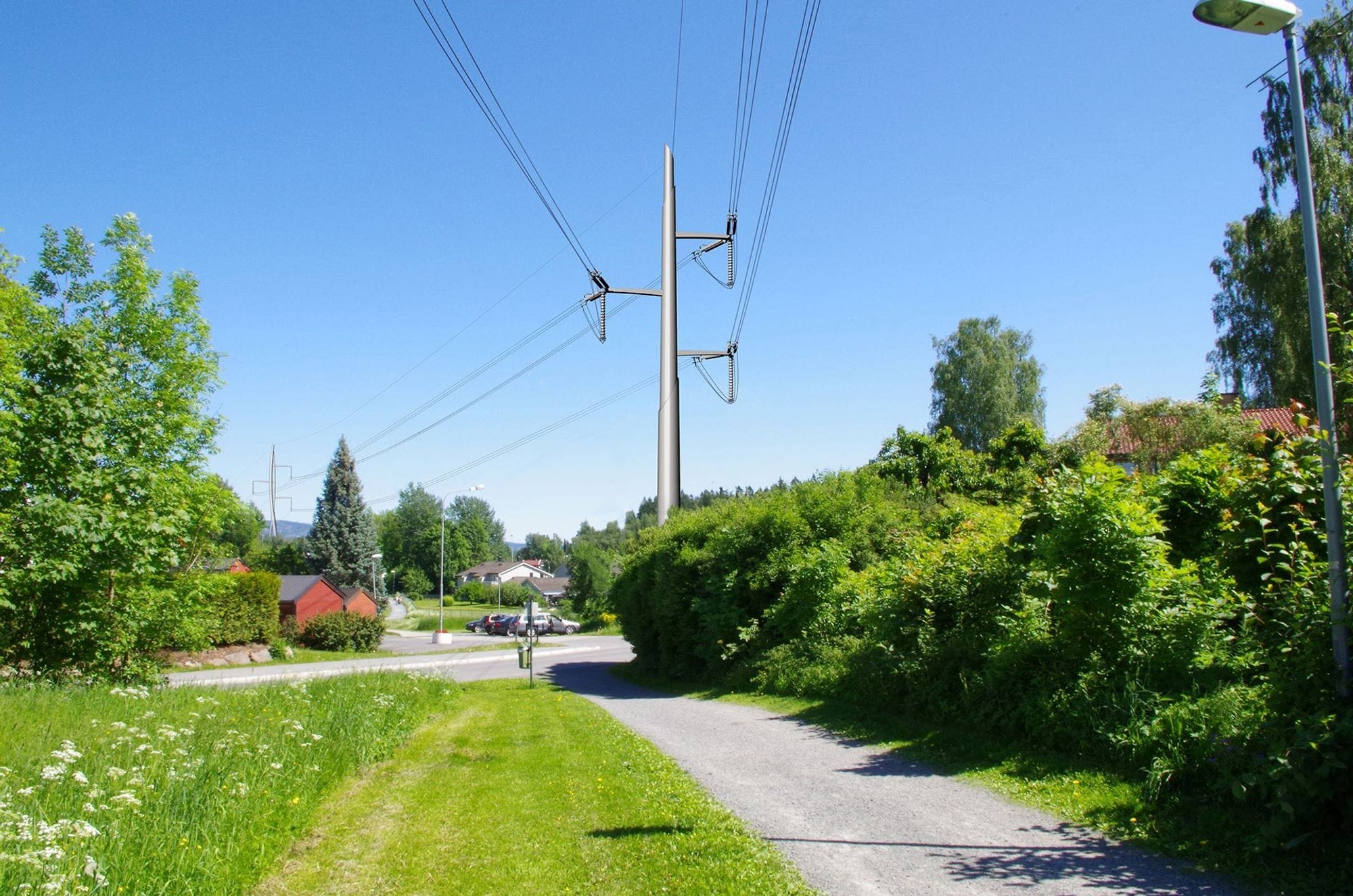

Design mast surrounded by green trees and blue skies.

Sentinel

En designkonkurranse for Statnett, Norge, i 2016. Målet med konkurransen var å designe en høyspentmast av typen 420 kV, spesielt beregnet for å sette opp i urbane strøk hvor det er viktig med lite elektromagnetisk stråling og støy fra mastene. Prosjektet, som var i samarbeid med Widenoja Design AS, fikk en 2. plass i konkurransen.

Phenix 1 og 2

Phenix 1 og 2 er et konsept av en estetisk tiltalende struktur for en 380 kV dobbelkurslinje, som er utarbeidet av EFLA i samarbeid med Widenoja Design AS.

Mastene har en estetisk tiltalende struktur. Med sin slanke struktur og åpne design vil det blande seg med landlige omgivelser, og dermed kunne bidra til offentlig aksept.

Linjeparametere

Faseliner: 4 x AAAC: 707-2Z

Skjermingsvinkel: 30 grader eller bedre

Belastning per krets: 3000A

Toppliner: 2x298mm2

Magnetfelt ved 20% belastning: 0,4 µT% belastningsstrøm

Det er designet to konsepter, Phenix 1 og Phenix 2.
